無梁樓蓋的設計及構造要點（一）
節點形式與抗彎計算理論
文/曾朝杰、杜旭、卞海濤

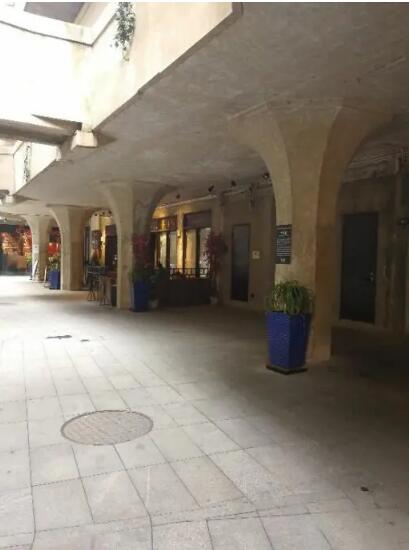

約在1925年以前就有大量的無梁樓蓋結構體系出現在上海廣東等沿海地區，尤其在上海虹口地區也出現了大量倉庫、辦公采用了這種結構體系，如世博水門老建筑群，又如建于1933年的虹口原上海工部局宰牲場（圖1），目前成為創意園區的老場坊1933。
二戰后無梁樓蓋結構體系開始大量應用，學者們在60年代后期曾做了不少這種樓蓋的試驗研究，60年代后期至70年代前期學者們又對板的抗沖切受剪進行了深入的試驗研究,所有這些成果最終都體現在美國混凝土學會ACI77年的規范之中。目前在上海，楊浦區五角場創智匯（圖2）、同濟大學地下停車庫（圖3）、凱德置地都會新峰園兩層地下車庫（圖4）等等，均采用此種結構體系。
圖1 虹口區1933老場坊（原工部局宰牲場）
圖2 楊浦區五角場創智匯
圖3 同濟大學地下停車庫

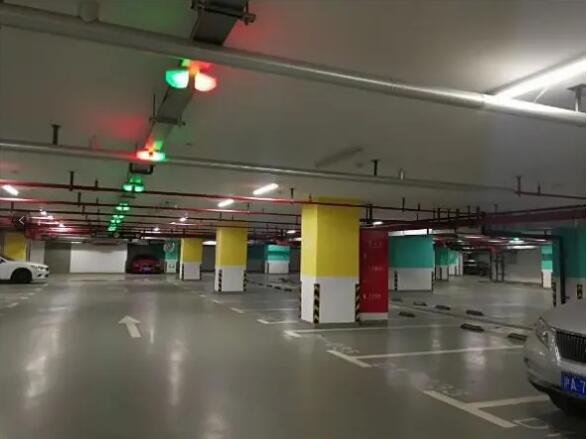

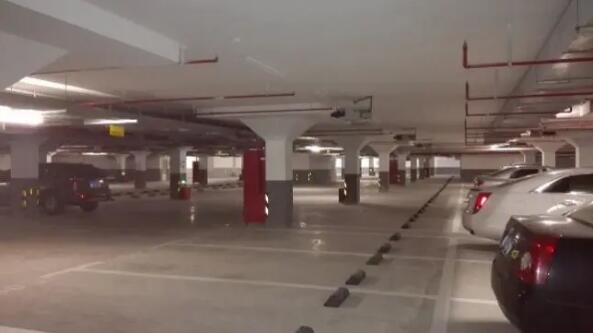

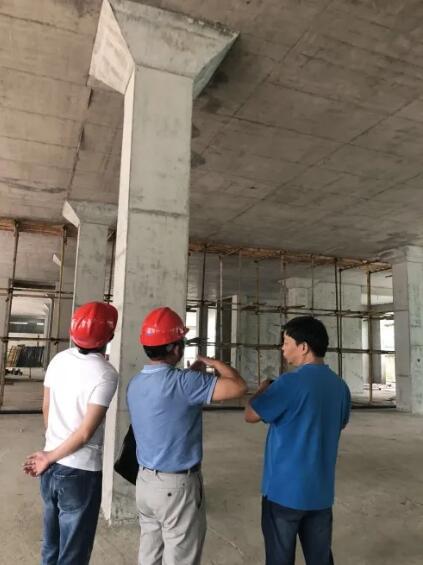

圖4 凱德置地都會新峰園地下停車庫
鑒于無梁樓蓋的設計計算方法的教材、參考資料已經很多，在連載一中筆者將進行簡單介紹，主要對容易發生的漏算、錯算將進行論述與分享。
// 無梁樓蓋的柱帽形式及抗沖切計算
地下車庫無梁樓蓋，主要是頂板無梁樓蓋、底板無梁樓蓋、具體構造，通常分為柱帽構造、配筋構造。
1、無梁樓蓋柱帽形式
C為柱帽的計算寬度（有效寬度），也即柱帽部分剛性體的寬度，一般為0.2l～0.3l，合理值為0.22l（l為相應方向的柱網尺寸）；H為無梁樓蓋板厚；h1為托板的厚度，一般取為h厚度的一半；h2為臺錐形柱帽的厚度；B為托板的寬度，≥0.35l，對于中級荷載，經濟合理的尺寸為0.35l。

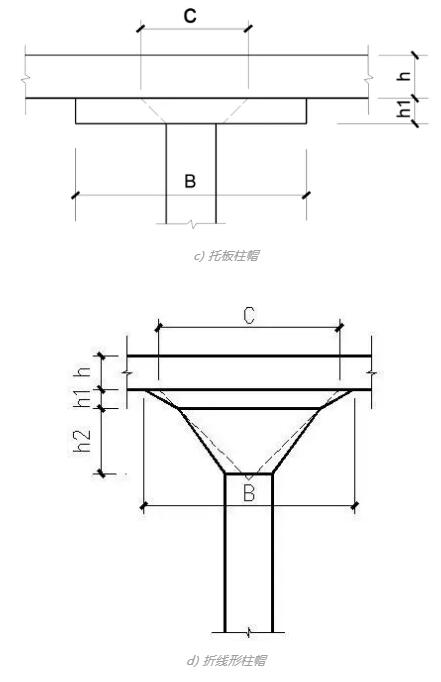

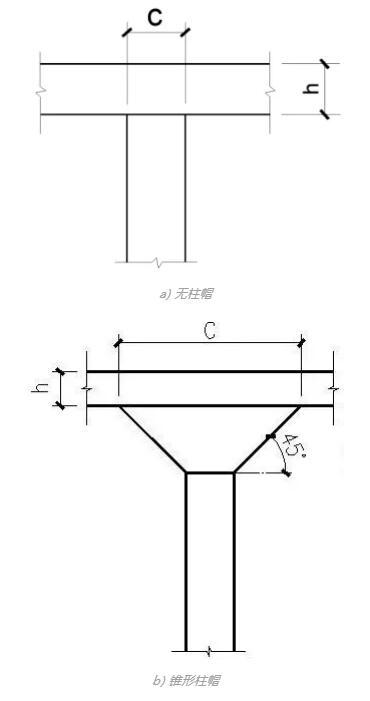

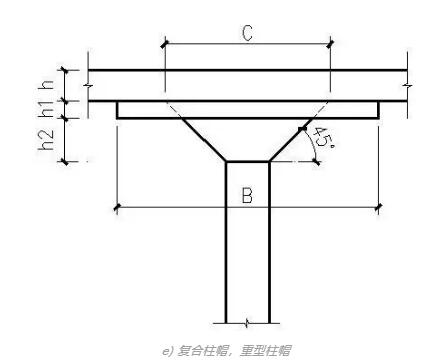

圖5 無梁樓蓋柱帽分類
參見無梁樓蓋柱帽分類，無梁樓蓋的柱帽主要作用是對受力大的柱與板交界處起到加強的作用，提高其抗沖切（抗剪）能力，也提高此處的計算高度h0加強抗彎能力。無梁樓蓋的柱帽形式主要分為五種：
a）無柱帽，一般應用于跨度較小、荷載不大的情況下，抗彎抗沖切比較容易滿足，比較美觀，但是經濟性較差；
b）錐形柱帽主要適用于跨度較小、荷載不大，需要適當提高板抗沖切能力；
c）托板柱帽主要適用于荷載不大，有一定跨度，除了適當提高板抗沖切能力外，主要提高板的抗彎能力，還可以降低板負彎矩鋼筋用量；
d）折線形柱帽，跨度不大，但荷載較大，需要大幅提高板抗沖切能力情況；
e）復合柱帽、重型柱帽，跨度、荷載均較大，既要大幅度提高抗沖切能立，也需要加強板的抗彎能力降低負彎矩鋼筋用量的情況。
2、無梁樓蓋抗沖切計算
柱帽的尺寸原則上是需要計算確定，需要滿足板的抗沖切（包括變階處的沖切），同時又不至于配筋過大。對于高層建筑地下車庫，考慮到荷載的大小及施工方便，常用復合重型柱帽形式，也即帶托板錐形柱帽，下文對無梁樓蓋的分析也主要基于該柱帽形式。

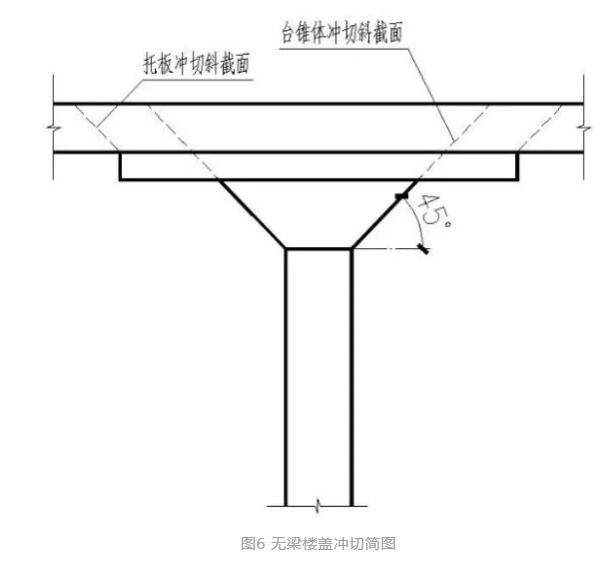

圖6 無梁樓蓋沖切簡圖
柱帽尺寸主要是由沖切決定的，如圖6所示，沖切驗算包括兩個方面，1）臺錐體部分的沖切驗算，即臺椎體對（托板+頂板）的沖切驗算；2）托板部分的沖切驗算，即托板對頂板變階處的沖切驗算。一般當無梁樓蓋的板厚及托板，臺錐體部分的尺寸滿足上述構造要求時，大部分情況下將滿足沖切驗算要求，即使不滿足，托板變階處沖切起主要控制作用。
// 無梁樓蓋的抗彎計算理論
對于無梁樓蓋的計算理論，內力計算中分為彎曲計算和抗沖切計算，由于一般樓板抗剪能力比較強，大部分情況下都能滿足，無梁樓蓋中往往進行柱邊及變階處抗沖切驗算并作為控制工況。（注：單向抗剪稱為抗剪、四周圍域封閉的抗剪稱為沖切，考慮沖切四周的剪應力不均勻，實踐及規范均考慮沖切為不利工況，故實踐及計算中單向抗剪均不作為控制工況。）
1、彎矩的經驗系數法
經驗計算方法在數值計算發達的當下，經驗系數法仍然有著很強的生命力。經驗公式能在根本上揭示結構受力的基本關系，對于結構設計的把握有很大的作用。
彎矩系數法一般是可用來直接進行設計，也可校核電算結果的可靠性，一般按照標準跨，對于極不規則的部分則建議補充電算或者以大跨進行包絡設計為主。
X，Y兩個方向的總彎矩分別為：
式中：
g，q 為板面恒載及活載設計值；
lx，ly 為沿縱、橫兩個方向的柱網軸線尺寸；
c 為柱帽的計算寬度。

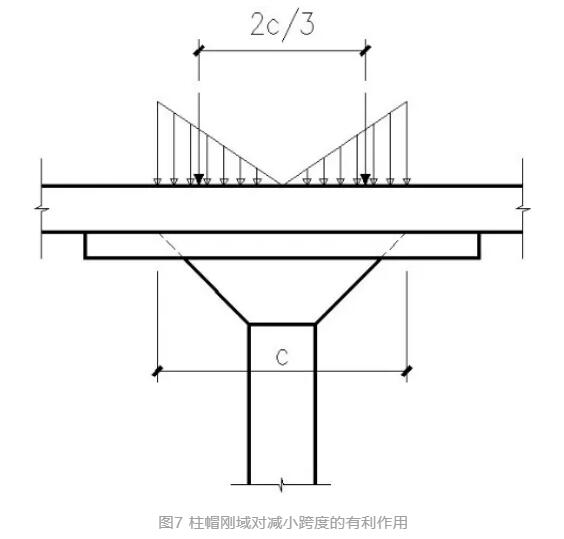

圖7 柱帽剛域?qū)p小跨度的有利作用
計算式中柱帽計算寬度的折減系數為2/3，是考慮其對減小跨度的有利作用，即考慮支承反力的分布為三角形，反力形心位于2/3處，如圖7所示。

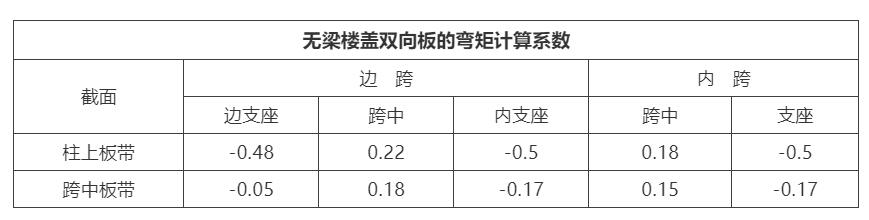

計算出總彎矩以后，將總彎矩在無梁樓蓋的各個部位進行分配，因此根據剛度分配的差異，定義了無梁樓蓋的柱上板帶和跨中板帶。彎矩系數見下表。
對于該表的分析可見：
（1）總彎矩為1.0
對于邊跨：
(0.48+0.5)/2+0.22+(0.05+0.17)/2+0.18=1.0
對于內跨：
0.18+0.5+0.15+0.17=1.0
�。�2）對于內跨柱上板帶分配了總彎矩的68%，跨中板帶分配了32%，說明內力（彎矩）向集中于剛度大的板帶，截面是剛度的一種變現形式，而樓板厚度相同，則支承也是剛度的另一種形式，柱上板帶因?yàn)閭髁χ苯优c柱連接，因而形成較大剛度，因此分配了2/3以上的總彎矩；
�。�3）對于負彎矩而言，同樣由于剛度分配原因，標準跨內跨柱上板帶占75%（0.5），跨中板帶占25%（0.17），柱上板帶的負彎矩占總負彎矩的一半，同時該部分板厚由于柱帽的存在而變大，增加了該部分配筋計算的h0，因此基本符合等強度設計原理，使得無梁樓蓋有較好的經濟指標。
鑒于經驗系數法是固定的分配系數，因此對于板帶之間的相對剛度、板跨有一定的限制，《建筑結構靜力計算手冊》（建筑工業出版社）以及《混凝土升板結構技術標準》（GBT50130）等做出了以下規定，采用無梁樓蓋的經驗計算方法（彎矩系數法）進行計算，需滿足下述條件：
�。�1）每個方向至少有三個連續跨；
（2）任一區格板的長跨與短跨之比值不大于1.5；
�。�3）同方向相鄰跨度的差值不超過較長跨度的1/3；
�。�4）可變荷載與永久荷載設計值之比q/g≤1/3。
對以上規定，采用經驗系數法應該嚴格予以遵守，當不滿足以上條件，建議采用電算予以補充驗算，或者按最不利荷載進行組合及包絡設計。
2、彎矩的數值計算法
目前通常采用的數值計算方法為有限元法，一般分為薄板，如克希霍夫(Kirchihoff)薄板理論，也有中厚板，如明德林(Mindlin)中厚板理論，兩者之間的區別僅在于是否考慮板單元中的剪切變形，一般而言，由于是否考慮剪切變形，使得厚板與薄板的位移解有一定的差異，內力解還是相當?shù)囊恢隆?br> 克�；舴虮“謇碚撚幸韵氯齻�(gè)假定：
(1)薄板變形前的中面法線在變形后仍為彈性曲面的法線；
(2)板彎曲時中面不產生應變，即中面是中性面；
(3)忽略板厚度的微小變化，忽略垂直應力梯度對變形的影響。
計算軟件通常有：ANSYS、SAP系列、ETABS內嵌的SAFE、國內的YJK、佳構STRAT、PKPM內嵌SLAB等，下面簡單結合PKPM-SLAB做簡要說明：
無梁樓蓋電算方法的基本步驟：
（1）PMCAD建模時在柱網處布置100x100的虛梁；
�。�2）SATWE前處理把樓板定義為彈性樓板6；
�。�3）SATWE計算框架柱配筋；
�。�4）SLABCAD計算樓面板配筋。
無梁樓蓋SLABCAD電算的結果與經驗系數法基本接近、總體彎矩一致。
本文節選自《高層建筑基礎分析與設計》，該書是國內大多數高校土建類專業高年級本科生、研究生教材，由同濟大學梁發云教授與聯境建筑曾朝杰、杜旭、卞海濤等合作完成，本書系統介紹了高層建筑基礎的分析理論與設計方法，重視結合相關規范，強調對相關規范實質精神的理解和把握。包括高層建筑基礎的特點和類型、地基勘察與地基模型、沉降計算理論、變剛度調平設計、（帶裙房）高層建筑與地基基礎共同作用分析及計算實例、高層建筑施工加載過程模擬分析，及高層建筑無梁樓蓋設計等。知識體系系統，反映了本學科的前沿成果，使得本書既可作為高年級本科生教材，也可作為研究生或?qū)I(yè)設計和研究人員的參考書籍。
現在該書已于8月23日由機械工業出版社出版，在京東、當當網上均可購買。
