無梁樓蓋的設計及構造要點（二）
無梁樓蓋的配筋構造
文/曾朝杰、杜旭、卞海濤
昨天發布了無梁樓蓋的節點形式與抗彎計算理論，主要包括無梁樓蓋的柱帽形式及抗沖切計算，抗彎計算理論等內容，點擊此處查看相應內容。今天推出無梁樓蓋的配筋構造，包括框架柱的確定及柱頂、柱帽構造，抗彎配筋計算及構造。
// 框架柱的確定及柱頂、柱帽構造
1、無梁樓蓋中間標準跨的框架柱一般是構造配筋，因此截面不宜過大，截面越大配筋越大，框架柱的截面由軸壓比控制，注意當采用PKPM-SATWE計算框架柱軸壓比時應該按照荷載規范的規定進行折減，多數情況下該處需要手動調整，程序不一定能完全計算準確。
2、對于左右不等跨或是與距邊第二跨的柱子，以及左右兩側荷載不均勻而柱子承擔部分的不平衡彎矩的情況，柱子的配筋可能較大，此時可以根據計算進行配筋，也可以在柱頂按照鉸接考慮，使得框架柱不承受支座處的不平衡彎矩，而由左右兩側的板帶彎矩自平衡，而計算時就需要把柱頂設置為鉸接。柱頂鉸接的構造圖如圖1所示。

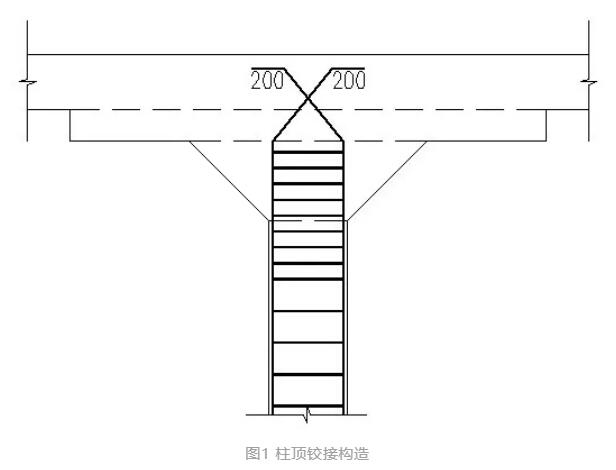

圖1 柱頂鉸接構造

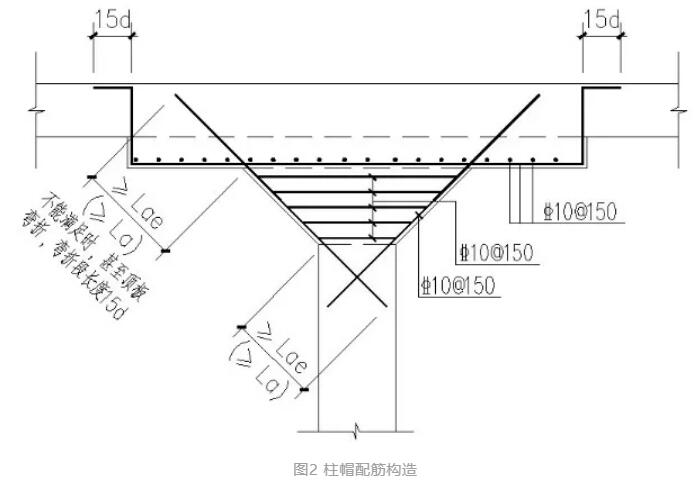

圖2 柱帽配筋構造
3、關于帶托板柱帽的配筋構造，包括兩個方面：托板及臺錐形部分，托板部分一般配置8～10，間距100～150mm的雙向鋼筋；臺錐形部分是否需要配筋不同參考資料多有分歧，同濟大學教材《混凝土結構基本原理》及《全國民用建筑工程設計技術措施》（結構-混凝土結構2003）對該部分不配筋，因臺錐形部分屬于剛性受壓區范圍，可以不配筋。而圖集《11G101-1》中對板柱節點則有配筋要求，對該部分進行配筋是基于抗震的考慮。對于工程設計，用于抗震設計的臺錐形部分需要配筋，非抗震時該部分可以不配筋，純地下車庫可以不配筋。但建議該部分配筋，主要是該部分配筋較小，同時配置鋼筋也能增加受壓混凝土的受力性能。構造如圖2所示。
// 抗彎配筋計算及構造
1、抗彎配筋計算
對于柱上板帶的跨中部分、跨中板帶的支座部分及跨中部分的配筋，按照板帶梁的概念進行配筋，梁寬為板帶寬度，也即1/2相應計算方向柱網的尺寸，梁高為板厚，設計彎矩值可以按照經驗系數法里面的板帶相應部分總彎矩，如果采用SLABCAD的電算結果，嚴格意義上應該采用相應斷面的彎矩積分值，一般實際應用就采用計算點的加權平均值，如圖3所示，圖3為X方向的彎矩圖：

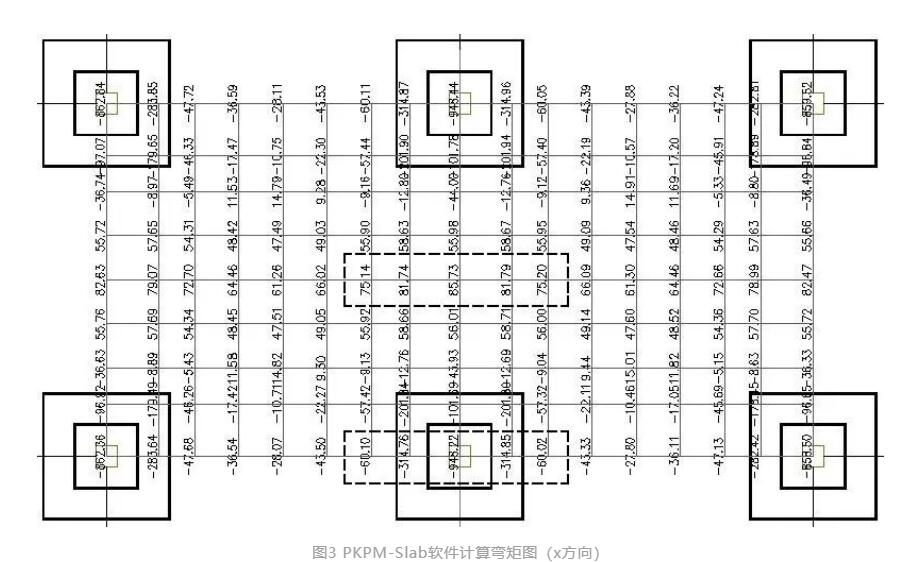

圖3 PKPM-Slab軟件計算彎矩圖（x方向）
由于計算機自動劃分的網格線有時間距不均勻，但只要差別不大，這種差別可以忽略，認為網格間距基本相等，這一般也可以滿足工程的精度要求。以柱上板帶的跨中部分為例，柱上板帶為圖中虛線框所示，這時候柱上板帶跨中部分的總彎矩可以通過簡單的加權平均得到為：
再乘以板帶的寬度可以得出柱上板帶跨中部分的總彎矩，再根據矩形截面的算法計算配筋。
柱上板帶支座部分的總彎矩值取值比較困難，因此，柱上板帶總彎矩的確定最好是能結合經驗系數法進行確定，由于柱上板帶范圍截面高度一般包括三個部分，純頂板板厚部分，頂板加上托板板厚部分，頂板加上托板加上臺錐形部分，如圖4所示。

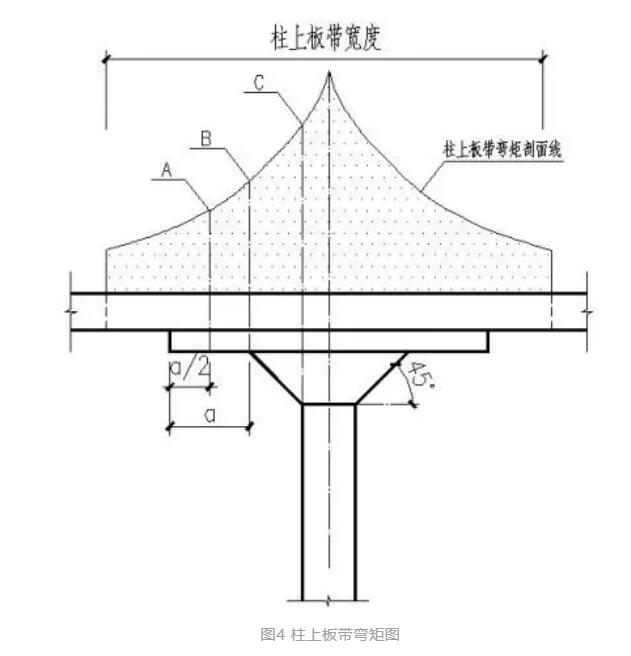

圖4 柱上板帶彎矩圖
圖中，柱上板帶的配筋一致，如果B點的截面高度及配筋能抵抗該點的彎矩，則B～C段的材料抵抗圖也基本可以包住彎矩圖，C點至柱中心線的部分由于內力臂很大，所以配筋都能滿足，則上圖柱上板帶彎矩可以簡化為圖5。
圖5 柱上板帶彎矩簡化圖
從上圖可以看出，基本上A點的彎矩圖就能代表柱上板帶的彎矩平均值，A點的彎矩值乘以柱上板帶的寬度就可以得到柱上板帶支座的總彎矩，該總彎矩和采用經驗系數法得出的柱上板帶支座的總彎矩基本一致。
A點的彎矩如圖11的-314kN/m2，再乘以柱上板帶寬度則為柱上板帶總彎矩。柱上板帶支座彎矩的受力截面如圖6所示，該截面為倒T型梁，受拉鋼筋配置在頂面，也即倒T型梁的翼緣處，一般情況下，該截面的受壓區高度小于腹板的凈高h(yuǎn)1，因此，可以直接采用截面寬度為B，高度為（h+h1）的矩形截面進行計算，計算得出的總配筋均勻布置在柱上板帶寬度范圍內即可。

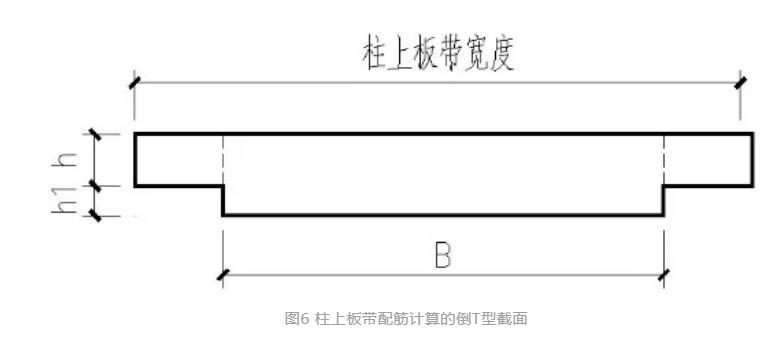

圖6 柱上板帶配筋計算的倒T型截面
2、抗彎配筋構造
由于柱上板帶配筋一般較大，通常采用通長鋼筋+附加鋼筋的配筋方式，一般通長鋼筋與附加鋼筋配的量相等或接近，附加鋼筋的截?cái)帱c(diǎn)是關鍵，合理的鋼筋截?cái)帱c(diǎn)是根據彎矩包絡圖和抵抗彎矩圖（材料圖）來確定的。
柱上板帶支座處附加鋼筋的切斷點，根據《混凝土結構設計規范》（GB 50010-2010）9.2.3條，對于板帶受力構件，剪力一般都較小，不會配附加橫向鋼筋來輔助抗剪，所以一般情況下剪力V均小于0.7ftbh0時，當鋼筋必須切斷時，應延伸至按正截面受彎承載力計算不需要該鋼筋截面以外不小于20d處截?cái)啵覐脑撲摻顝?qiáng)度充分利用截面伸出的長度不小于1.2La。根據規范，首先應先確定附加鋼筋的不需要點，為了確定鋼筋的不需要點，則先要確定柱上板帶的反彎點。根據無梁樓蓋彎矩系數法的內跨的彎矩系數，柱上板帶支座彎矩系數為-0.50，跨中彎矩系數為0.18。根據材料力學，簡支梁的截面彎矩方程為二次拋物線：
M(x)=-qx2/2+qlx/2
而對于受均布荷載且兩端支座彎矩相同的梁，截面的彎矩方程為：
M(x)=-qx2/2+qlx/2+C
其中C則為兩端支座彎矩。力學模型示意圖為圖7。

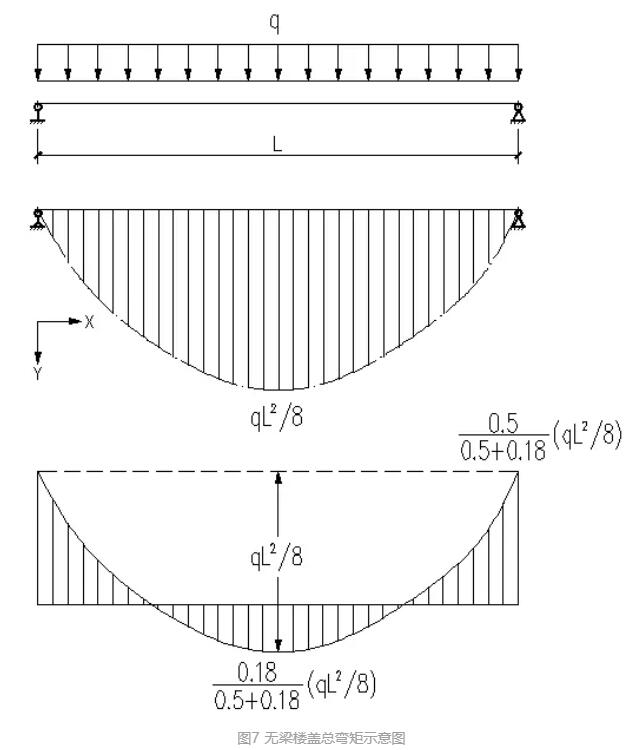

圖7 無梁樓蓋總彎矩示意圖
根據上圖，無梁樓蓋柱上板帶的彎矩方程為：
M(x)=-qx2/2+qlx/2-0.5ql2/(8×0.68)
令M(x)=0,即可以求得柱上板帶的反彎點位置，為0.24L。
通過反彎點，可以確定柱上板帶附加鋼筋的不需要點，見圖8。

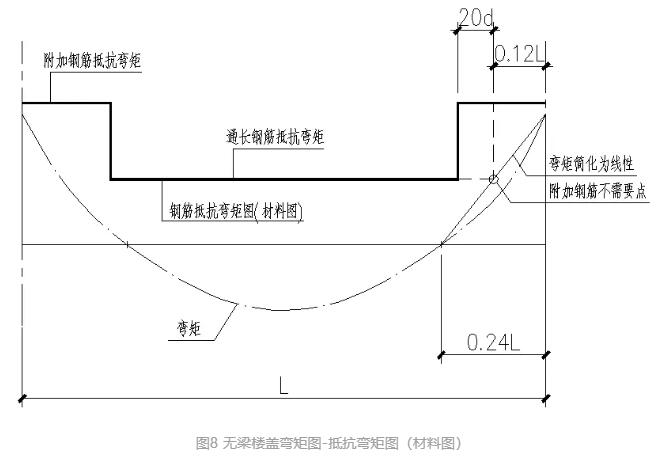

圖8 無梁樓蓋彎矩圖-抵抗彎矩圖（材料圖）
支座處按照通長鋼筋及附加鋼筋各抵抗一半的彎矩，由上圖可以得到附加鋼筋的長度為：
0.12×L+20×d（15-7）
且根據上面計算的附加鋼筋的長度宜大于托板的寬度B。由于支座處彎矩的二次變化簡化為線性變化，使計算的結果偏于安全。
本文節選自《高層建筑基礎分析與設計》，該書是國內大多數高校土建類專業高年級本科生、研究生教材，由同濟大學梁發云教授與聯境建筑曾朝杰、杜旭、卞海濤等合作完成，本書系統介紹了高層建筑基礎的分析理論與設計方法，重視結合相關規范，強調對相關規范實質精神的理解和把握。包括高層建筑基礎的特點和類型、地基勘察與地基模型、沉降計算理論、變剛度調平設計、（帶裙房）高層建筑與地基基礎共同作用分析及計算實例、高層建筑施工加載過程模擬分析，及高層建筑無梁樓蓋設計等。知識體系系統，反映了本學科的前沿成果，使得本書既可作為高年級本科生教材，也可作為研究生或?qū)I(yè)設計和研究人員的參考書籍。
現在該書已于8月23日由機械工業出版社出版，在京東、當當網上均可購買。
