五角場 創智匯
Renovation Design Project of ChuangZhiHui Park
從"工業制造"到"科技智造",城市更新及建筑改造將上海拖拉機內燃機廠這一原本即將退出歷史舞臺的工業遺跡，再一次推向了城市區域舞臺的中心。五角場創智匯是上海拖拉機內燃機廠改造項目的一部分。

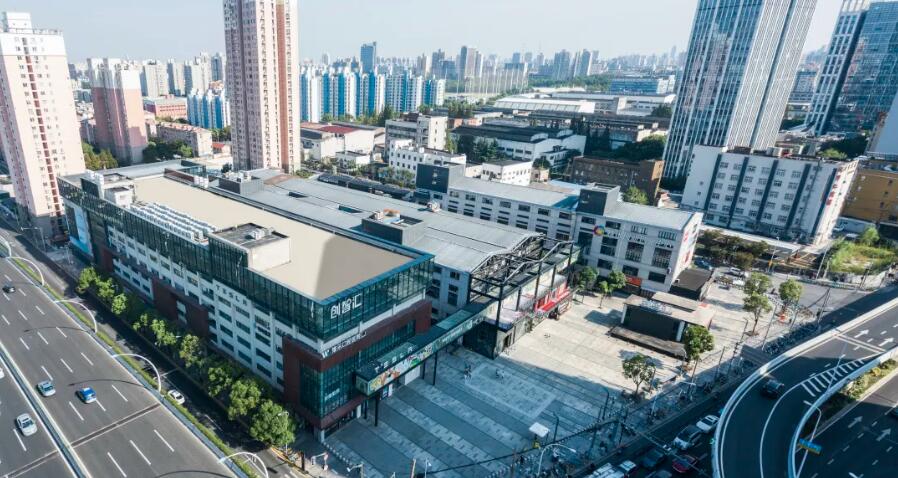

實景圖
項目背景
上海拖拉機內燃機廠位于上海楊浦區國定東路，隨著五角場迅速崛起成為城市副中心后 ，它作為廠房的功能屬性早已與所在區域的發展格格不入，但建筑的物理生命周期卻尚未完結。在建筑轉型，城市發展的雙重困局下，開啟了城市更新與建筑改造。借力楊浦區從工業制造向文化科技智造轉型的契機 ，打造以辦公為主要功能 ，集展示、商業、會議為一體的創新產業園區。

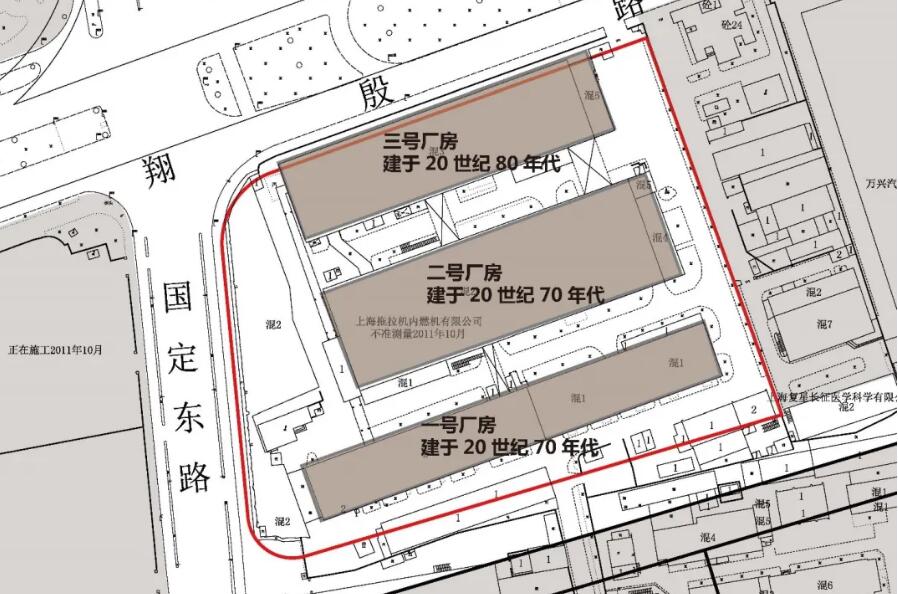

本次改造范圍原始總圖

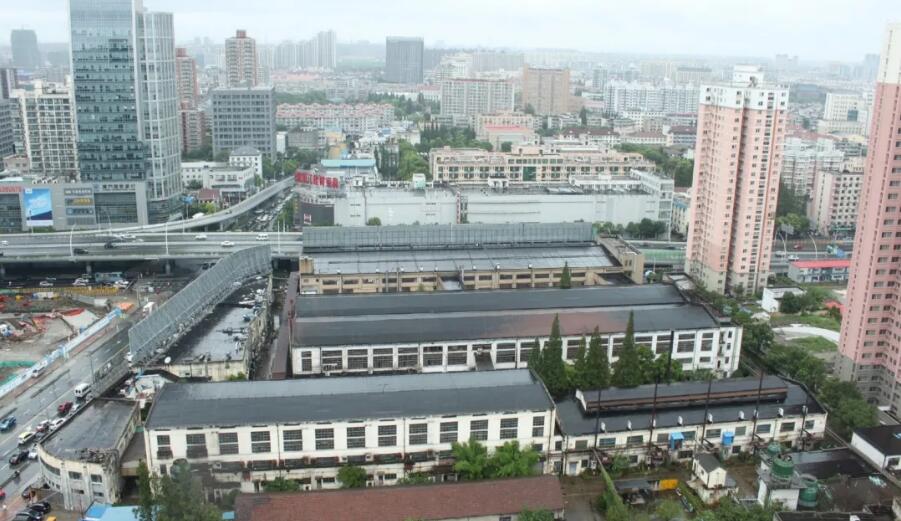

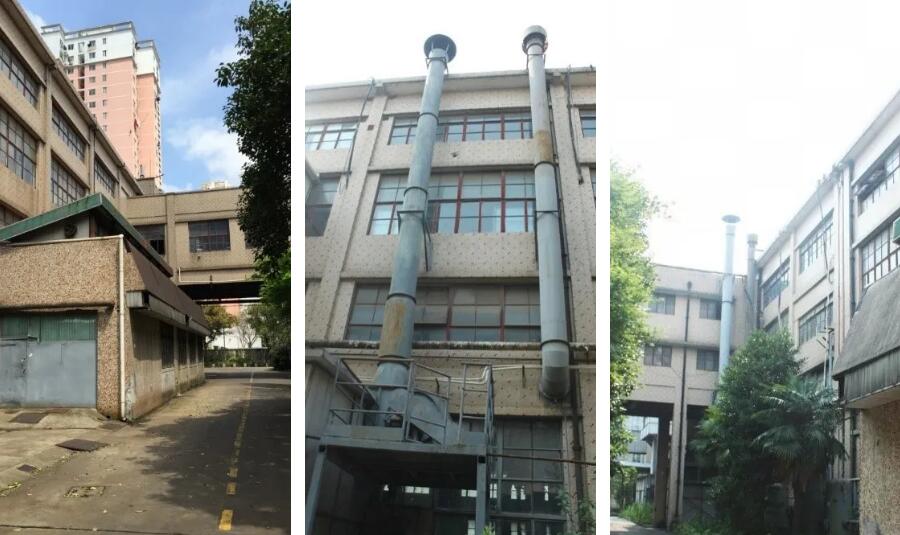

改造前照片
改造后照片

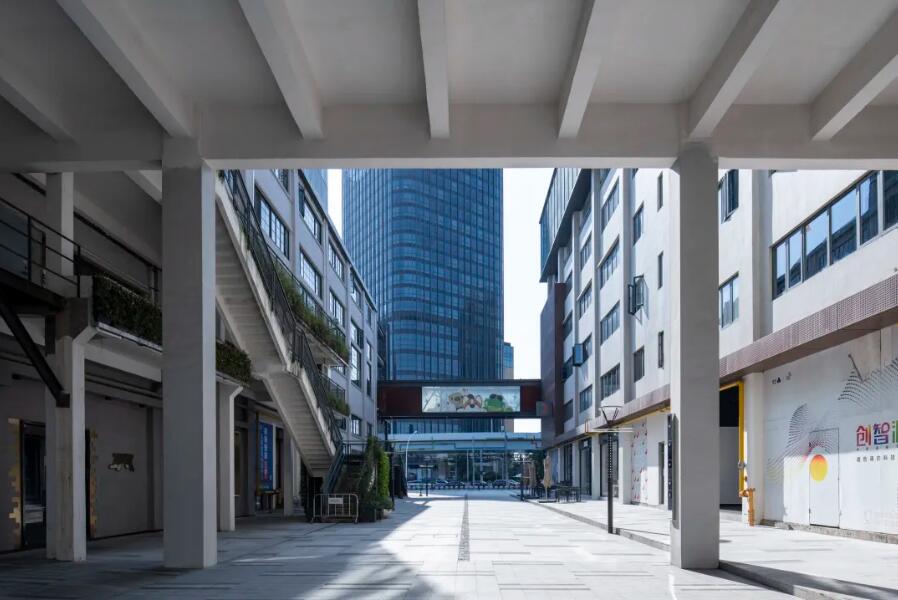

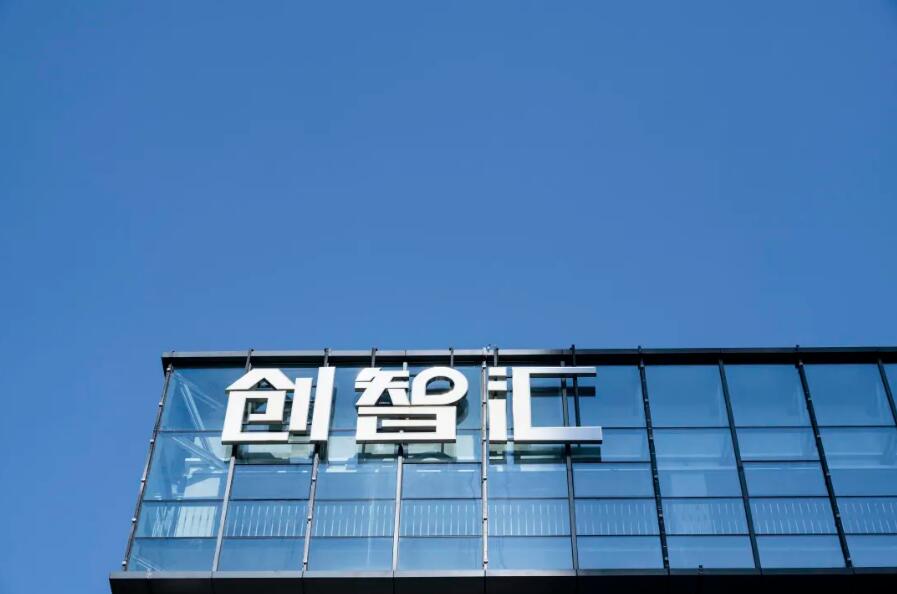

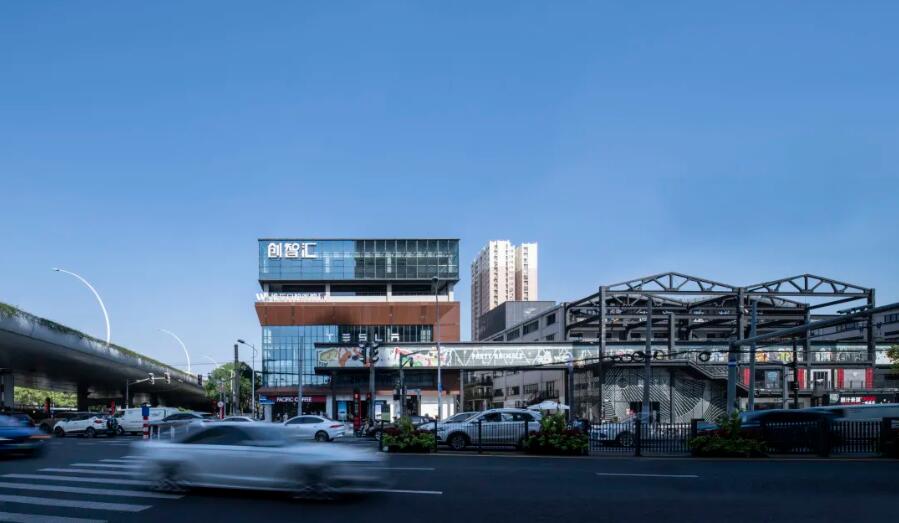

實景圖
設計理念
原有建筑立面單調，空間重復。為了讓建筑富有活力，引入流動的取景框這一設計主題，立面上褐色銹板組成的空間構架，像一個流動的取景器，在建筑內外翻轉游弋，讓人們在動靜之間體會建筑之美，感受城市脈動。形成了一個集交通、交流、共享、中庭、綠化、展覽為一體的“生命體”。
設計生成
改造肩負著建筑從“工業制造”向“科技智造”的轉型。將“取景框”作為設計元素之一，融入整個設計。3#廠房西北角被打開，建筑師用仿銹蝕鋼板、大面積玻璃幕墻勾勒出“取景框”的建筑形象。將川流不息的城市情景引入3#廠房，也將煥然一新的室內空間展示給城市。

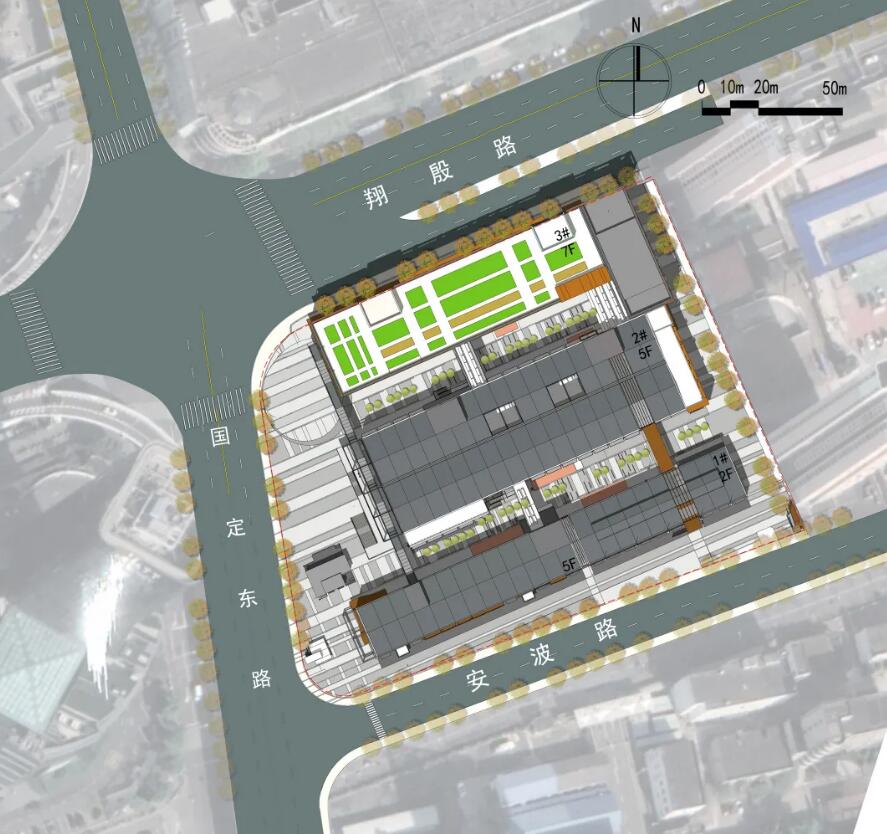

總平面圖

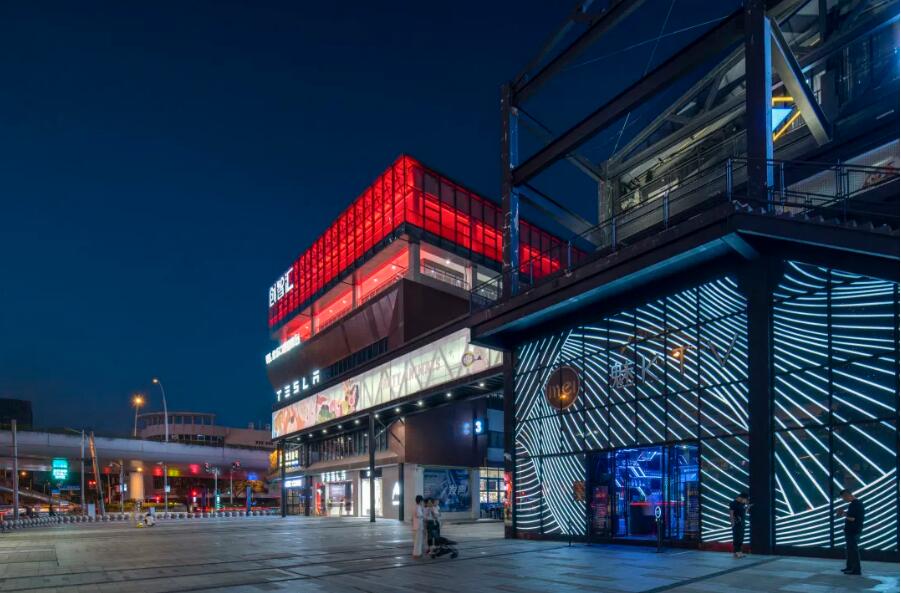

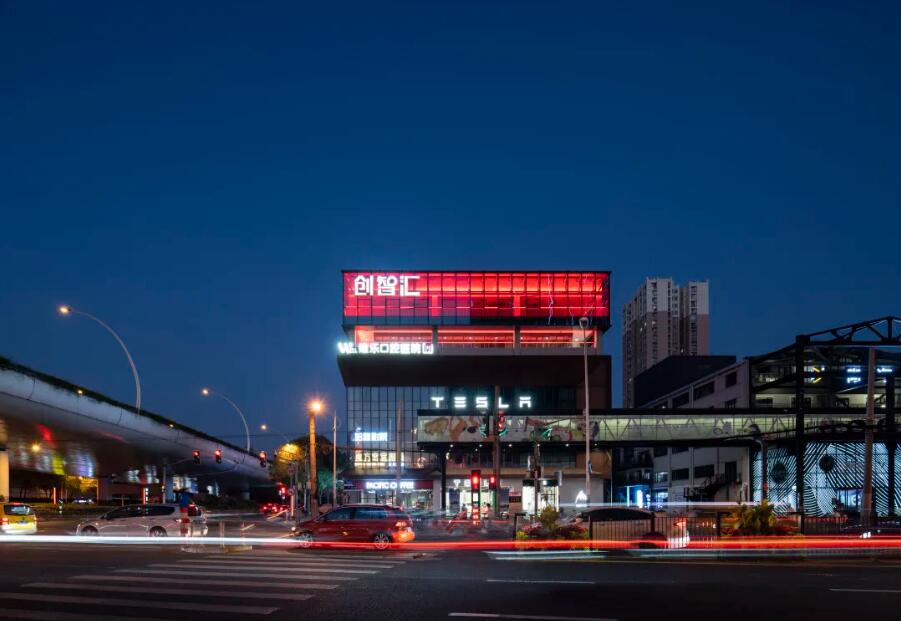

原本3棟廠房之間的物料通過一種叫做“傳送帶”的構筑物連通運輸。在改造中過程中，這種有趣的連接被保留了下來。通過修復、加固及重新設計，用玻璃和黑色金屬替代原有的波紋板。在夜晚led氛圍燈帶烘托下，“傳送帶”改造成為了通透、科幻的“時空隧道”�！叭【翱颉迸c“時空隧道”這一“另類”的組合不僅是對工業記憶的呼應，也成為了“創智匯”的視覺形象。

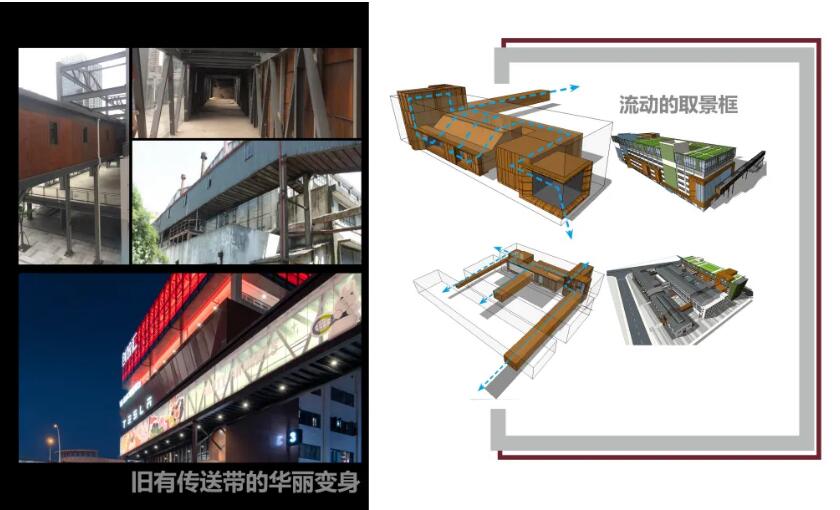

舊傳送帶的轉變
原始遺跡

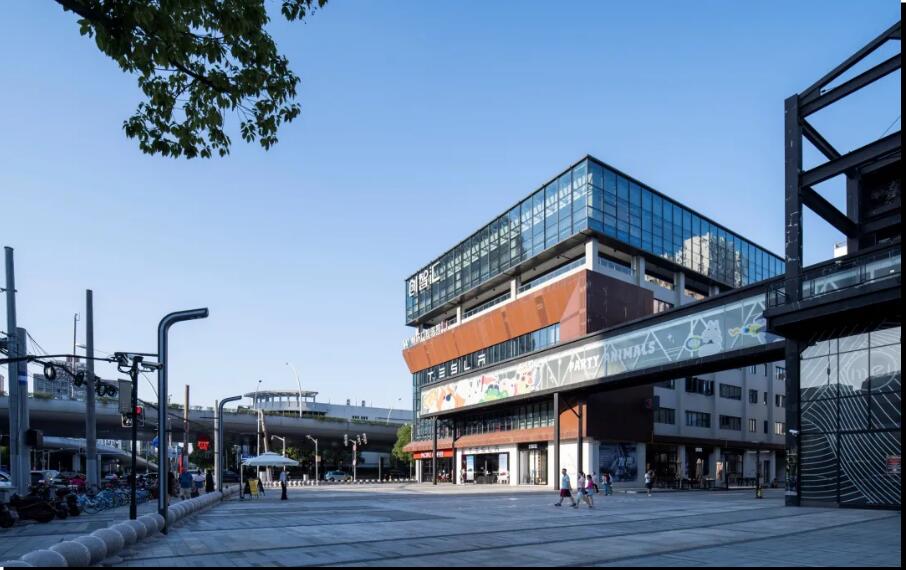

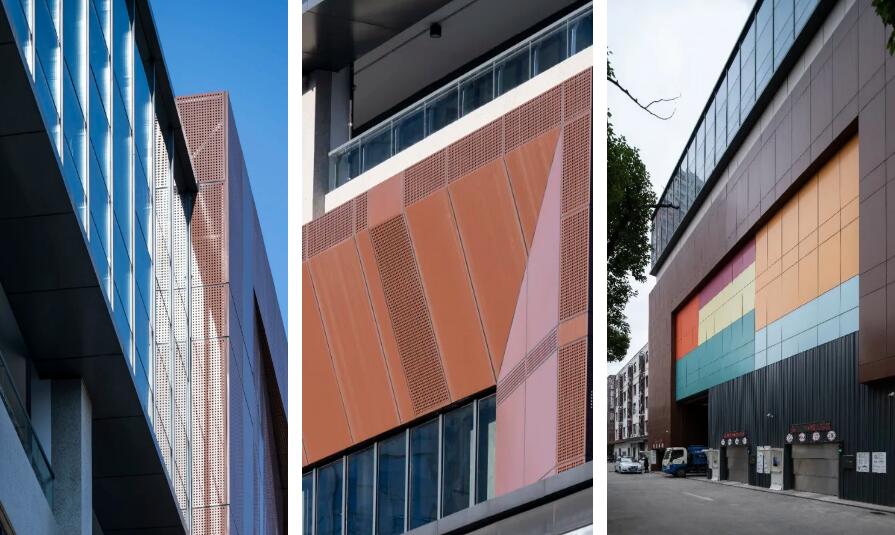

實景立面
城市與需求

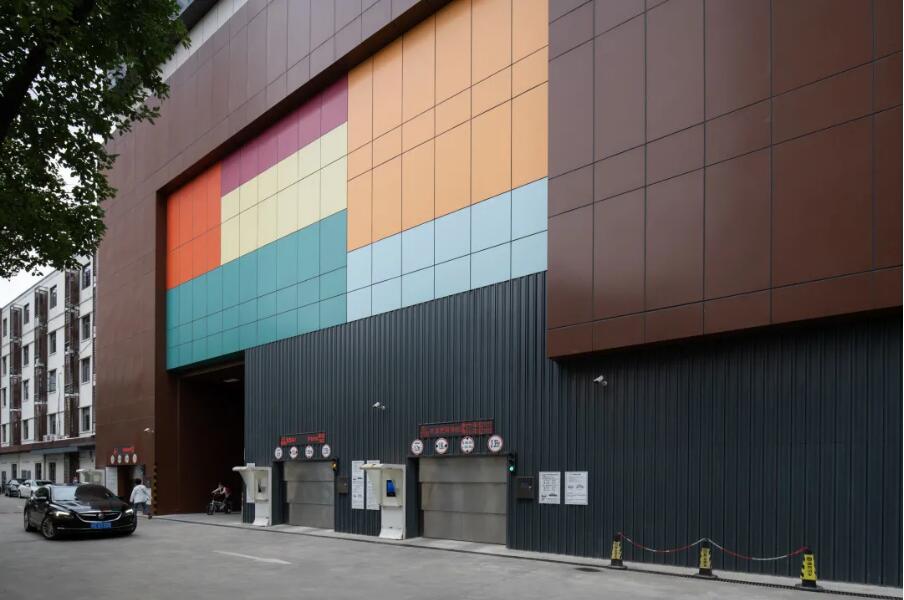

當“工業制造”變成“科技智造”，帶來各類便捷化及城市化的需求：廣場、景觀、停車……創智匯在改造3#廠房的同時，通過一體化改造，將一個7層全自動立體停車庫“隱藏”在了建筑中。同時，為了留出大面積的城市公共空間，將廠區內的輔樓拆除，形成廣場，增設旱噴系統與快閃舞臺。

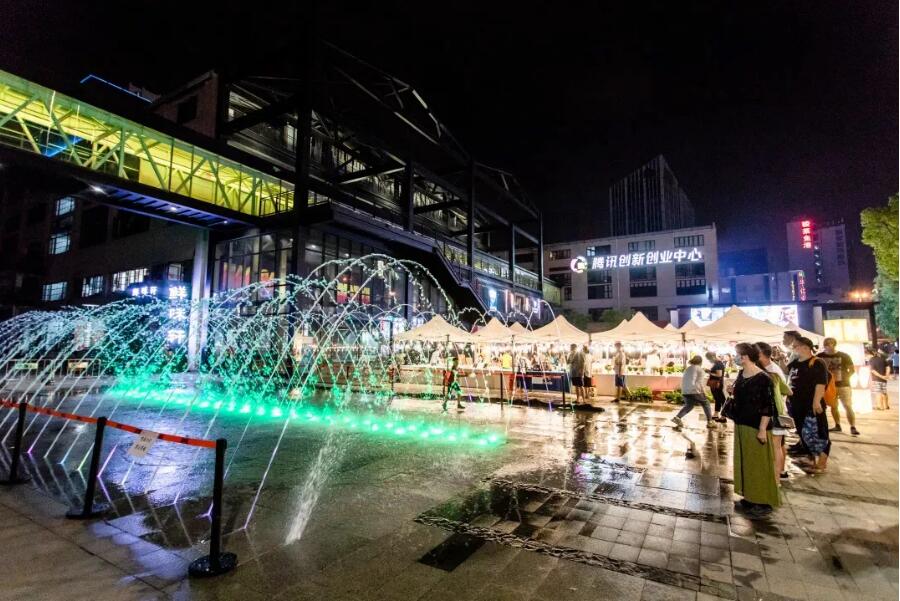

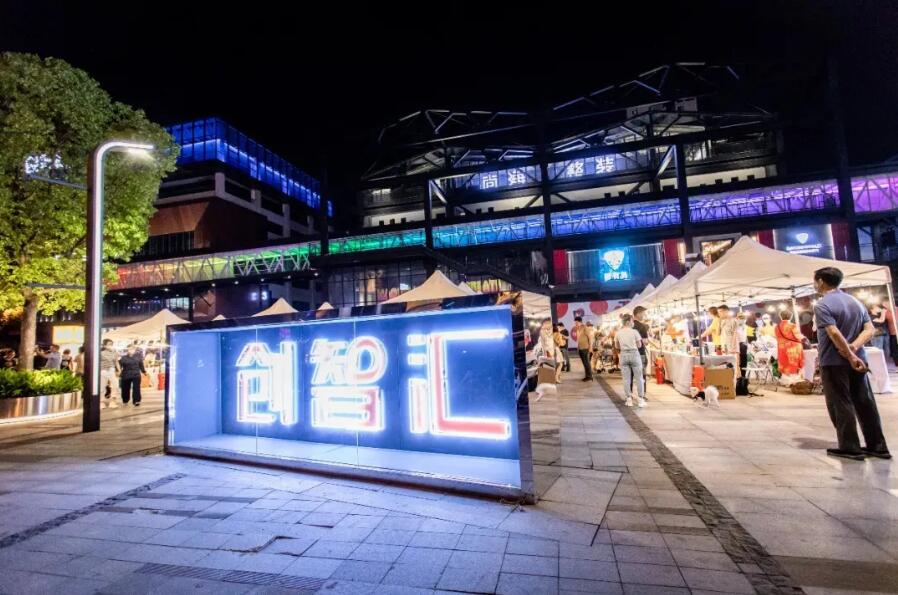

市民廣場
技術圖紙

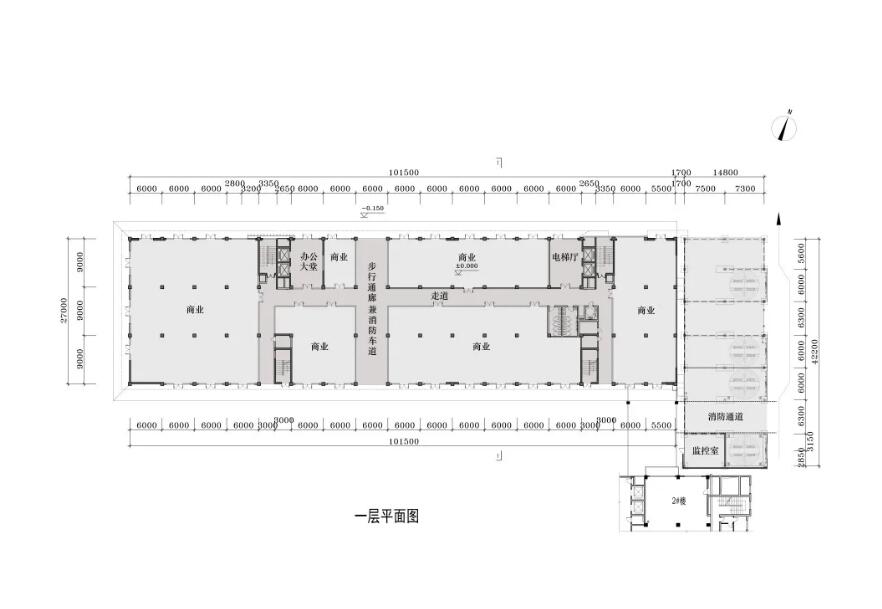

一層平面圖

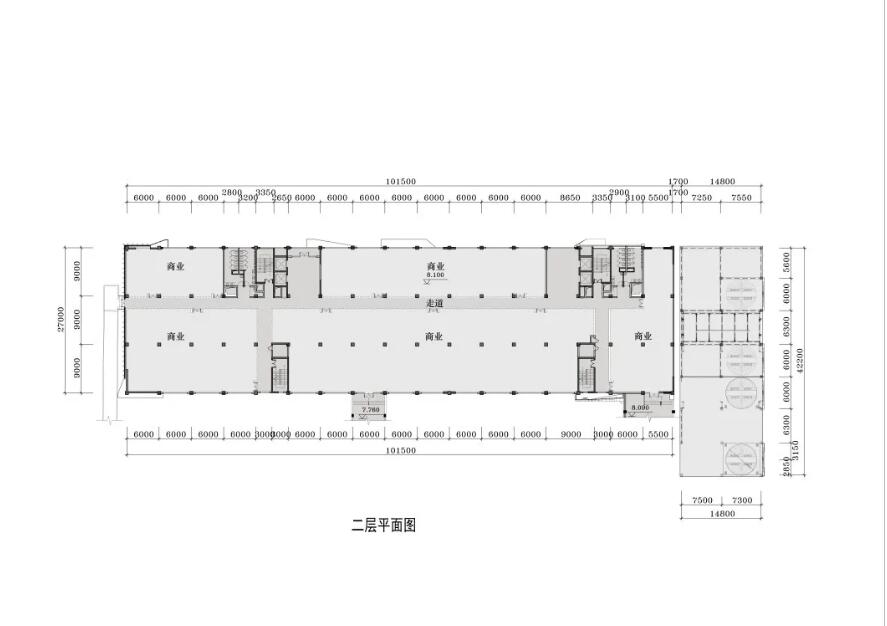

二層平面圖

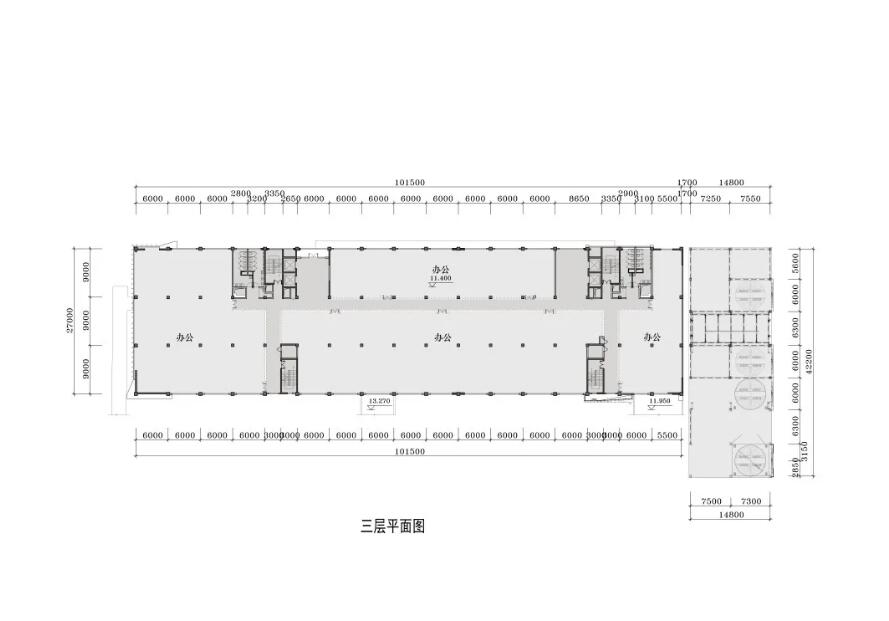

三層平面圖

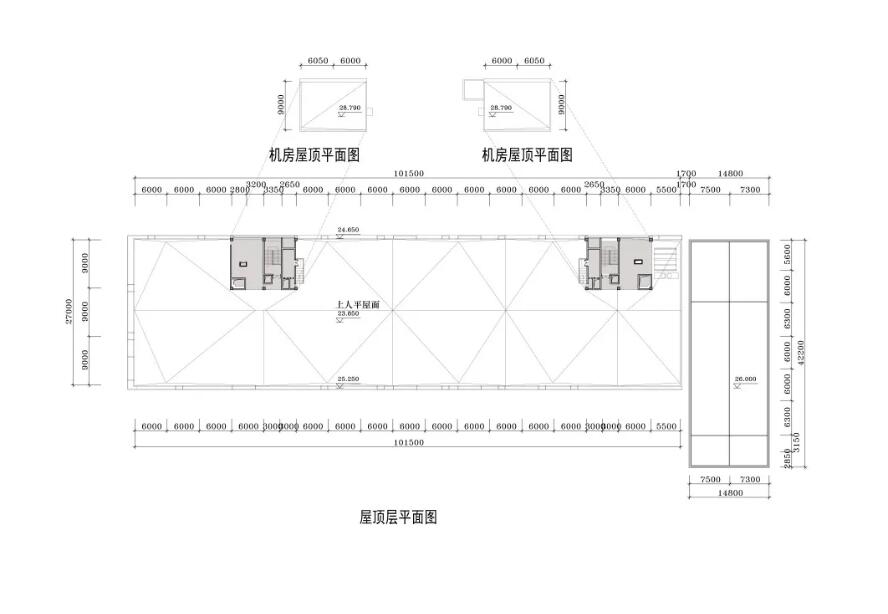

屋頂平面圖

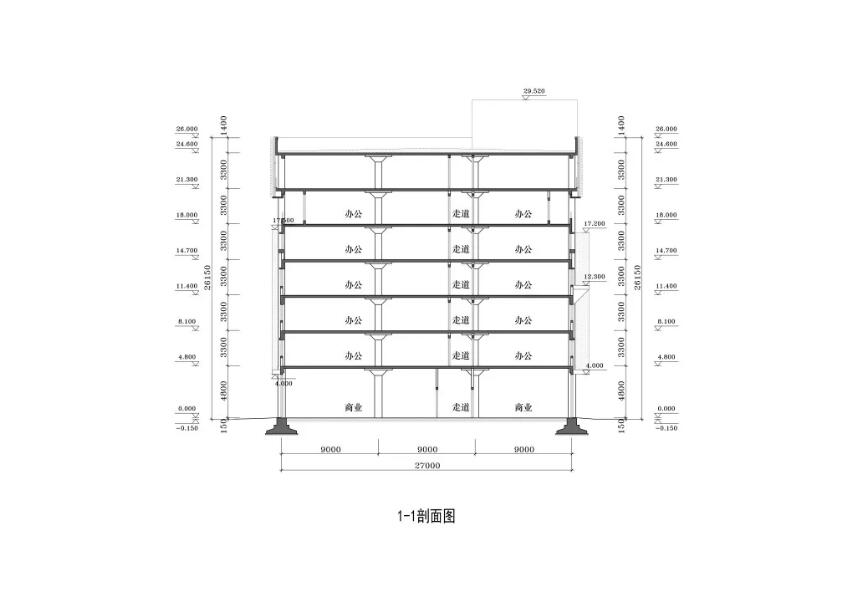

剖面圖

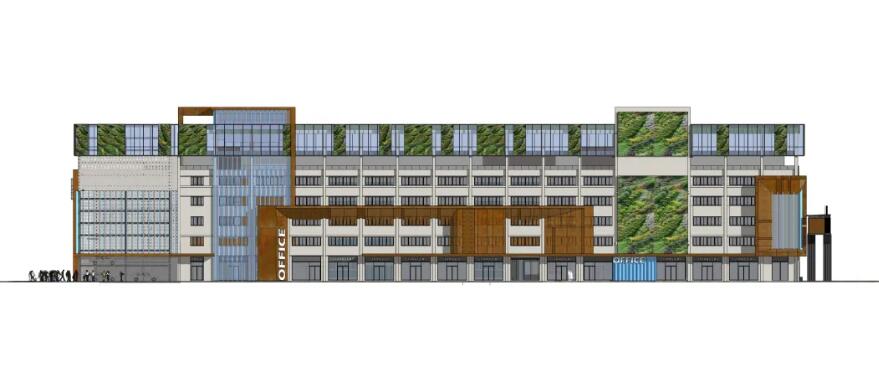

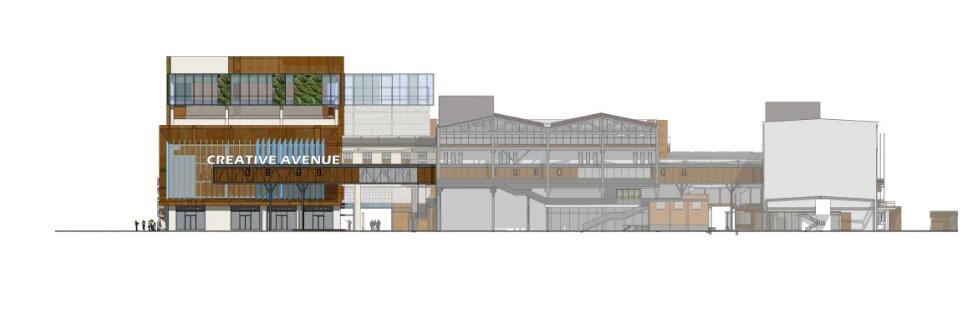

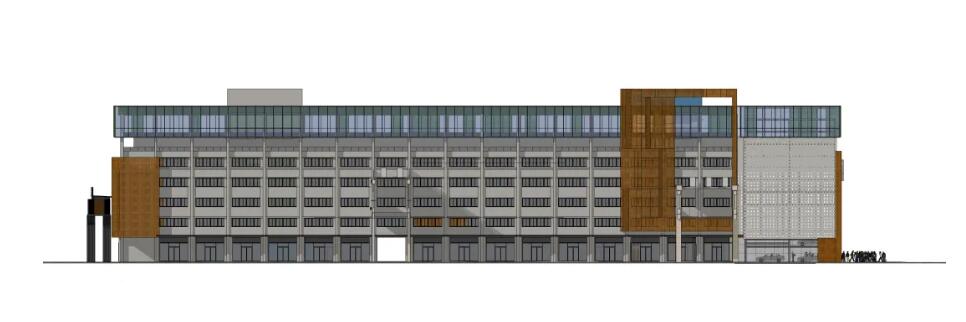

北立面圖
東立面圖
西立面圖
南立面圖
